Drzwi rewizyjne Siniat® Fire-tech EI30

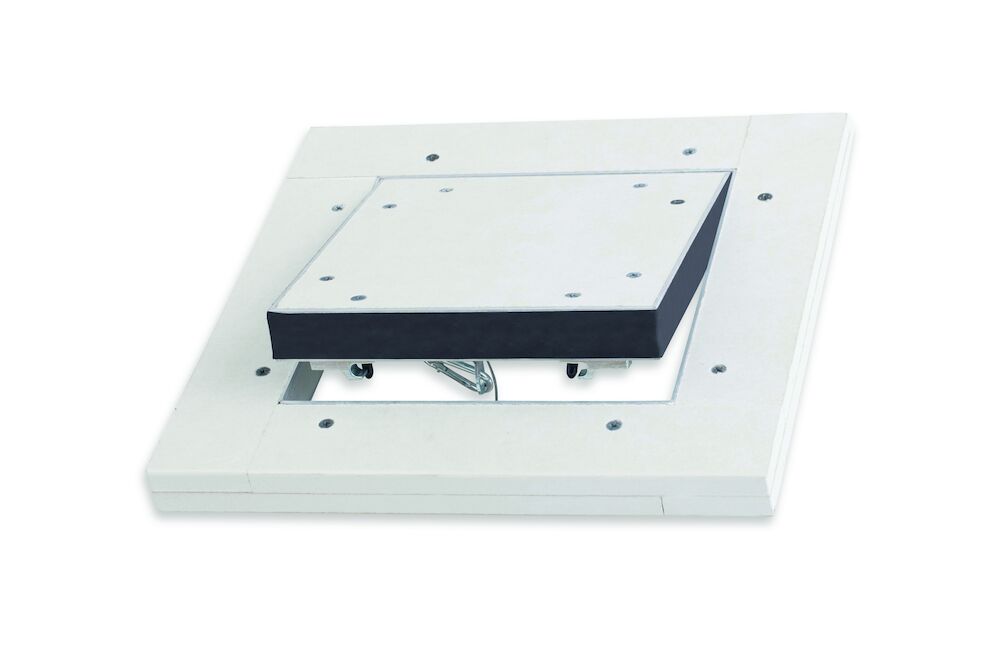

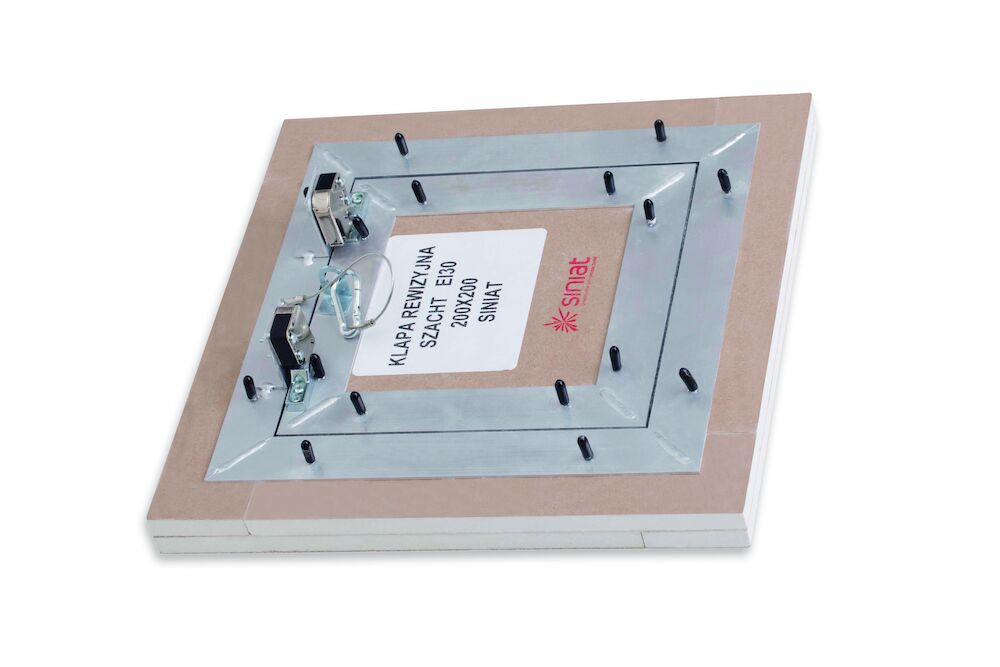

Drzwi rewizyjne Siniat® Fire-tech EI30 służą do montażu w nienośnych ścianach szachtowych wykonanych z płyt gipsowo-kartonowych Siniat. Drzwi zbudowane są z dwóch ram wykonanych z aluminiowych kątowników: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną skrzydła drzwi. Wypełnienie skrzydła drzwi stanowią płyty gipsowo-kartonowe Nida Ogień+ grubości 2x12,5 mm. Do skrzydła drzwi na całym jej obwodzie przyklejona jest pęczniejąca uszczelka ogniowa grubości ok. 1 mm. Obłożenie ościeżnicy stanowi płyta gipsowo-kartonowa Nida Ogień+ grubości 2x12,5 mm. Jako wyposażenie dodatkowe można zamontować zamek okołocylindryczny w systemie jednego lub wielu kluczy. Chcesz wiedzieć więcej na temat klap i drzwi rewizyjnych Siniat? Kliknij tutaj >

Więcej informacji

Aplikacja:

Projektując konstrukcję nienośnej ściany szachtowej należy we wczesnym etapie zaplanować umiejscowienie drzwi rewizyjnych Siniat® Fire-tech. Otwór montażowy powinien być o 110 mm większy od  wymiarów skrzydła drzwi. Przed zamocowaniem drzwi rewizyjnych należy wykonać ruszt z dodatkowych profili Nida C75 (pionowych) i Nida U75 (poziomych) rozmieszczając je odpowiednio do wymiarów drzwi oraz zapewniając kontynuację modułowego rozstawu słupków.  Tak przygotowaną podkonstrukcję należy zamocować do konstrukcji głównej ściany szachtowej. Kolejno należy obudować płytami gipsowo-kartonowymi Siniat przygotowaną konstrukcję zostawiając otwór montażowy do zamocowania drzwi rewizyjnych. W celu zamontowania ościeżnicy drzwi rewizyjnych należy wyjąć skrzydło drzwi i docisnąć ościeżnicę do rusztu mocując ją wkrętami w odstępie max 25 cm. W końcowym etapie należy zaszpachlować połączenia z płytą włącznie z blachowkrętami. Oczyścić obie ramy aluminiowe klapy rewizyjnej a po wyschnięciu wygładzić wszelkie nierówności.  Ze względów bezpieczeństwa należy założyć zabezpieczenie w postaci łańcucha węzłowego.

Korzyści:

  • Zastosowanie płyt o zwiększonej odporności ogniowej Nida Ogień+ umożliwia uzyskanie wysokich parametrów w zakresie ochrony przeciwpożarowej
  • Ramy drzwi rewizyjnych wykonane z wysokiej jakości aluminium gwarantują wysoką trwałość i sztywność konstrukcji
  • Unikalna konstrukcja drzwi rewizyjnych zapewnia odporność ogniową przy działaniu ognia z dwóch stron - od strony zewnętrznej oraz od strony wewnętrznej
  • Zastosowanie płyt ogniochronnych Promatect®-XS firmy Promat - lidera w zakresie biernej ochrony przeciwpożarowej
  • Dokładne spasowanie płyt z ramą drzwi rewizyjnych eliminuje konieczność szpachlowania wkrętów oraz połączeń
  • Ręczne wykonanie drzwi rewizyjnych gwarantuje bardzo wysoką jakość i długotrwałość rewizji ściennych
  • Szybki, łatwy montaż dzięki perfekcyjnemu wykonaniu wszystkich elementów drzwi rewizyjnych
  • Zastosowanie obwodowej uszczelki pęczniejącej zapewnia wysoką szczelność ogniową drzwi
  • Zastosowanie aluminiowych zawiasów oraz stalowych łańcuchów zabezpieczających zapobiega wypadnięciu drzwi rewizyjnych z ramy aluminiowej
  • Opcjonalny zamek cylindryczny w systemie jednego lub wielu kluczy oraz metalowe zamki Mini-Latsch pozwalają na łatwy i szybki dostęp do rewizji ściennych
  • Wymiary drzwi rewizyjnych dostępne od min. 200x200 mm do max. 800x800 mm
  • Możliwość wykonania drzwi o dowolnym wymiarze (w zakresie 200 ÷ 800 mm)
