Drzwi rewizyjne Siniat® Fire-tech EI120

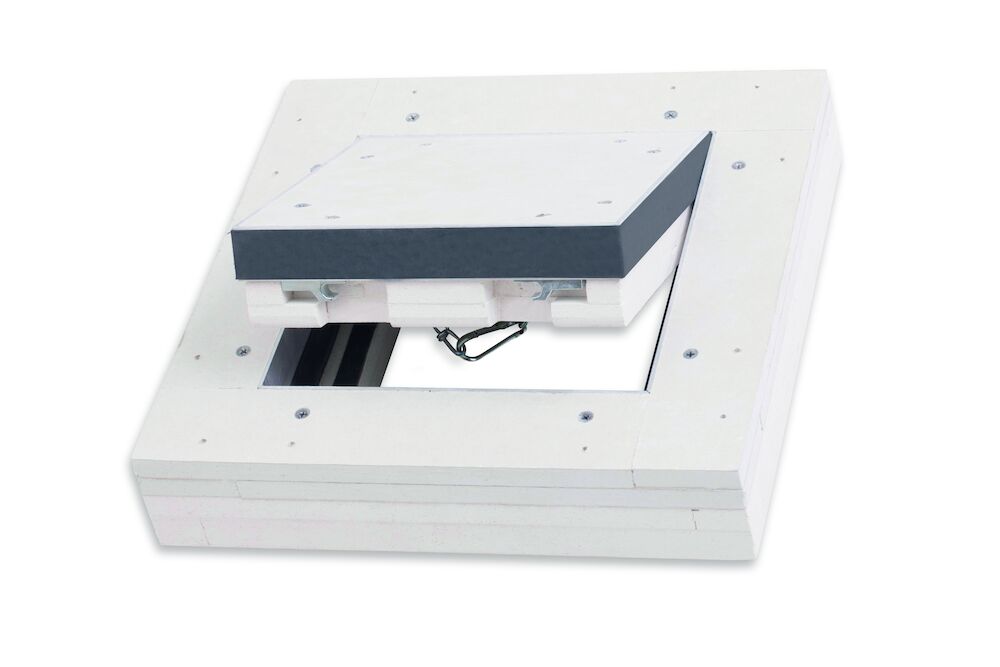

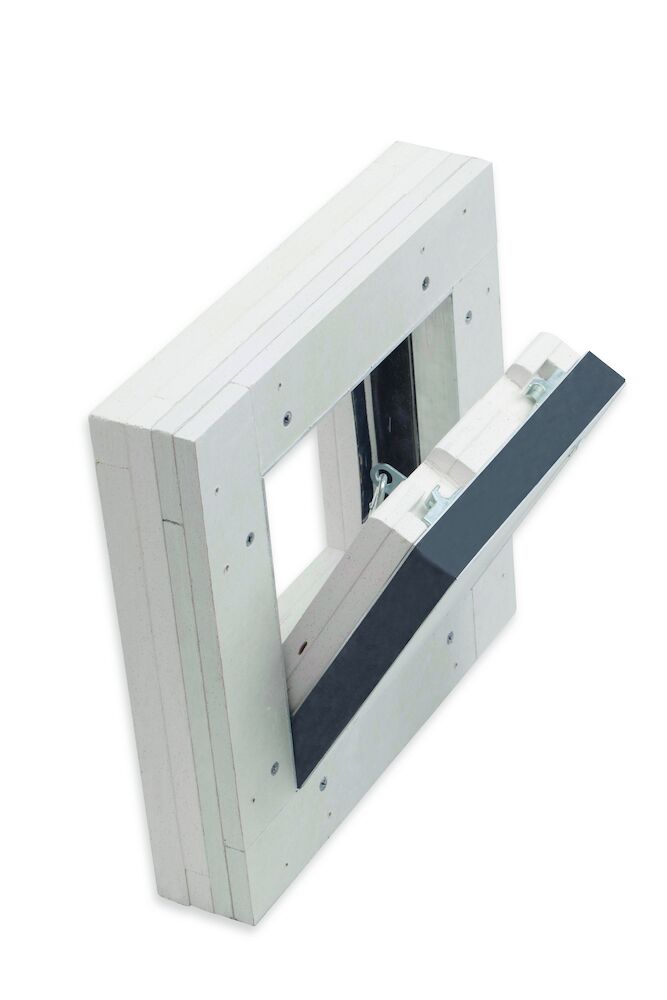

Drzwi rewizyjne Siniat® Fire-tech EI120 służą do montażu w nienośnych ścianach szachtowych wykonanych z płyt gipsowo-kartonowych Siniat. Drzwi zbudowane są z dwóch ram wykonanych z aluminiowych kątowników: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną skrzydła drzwi. Wypełnienie skrzydła drzwi stanowią płyty gipsowo-kartonowe Nida Ogień+ grubości 2x12,5 mm. Od strony wewnętrznej skrzydła zamocowana jest dodatkowa warstwa płyt Promatect®-XS grubości 2x12,5 mm.

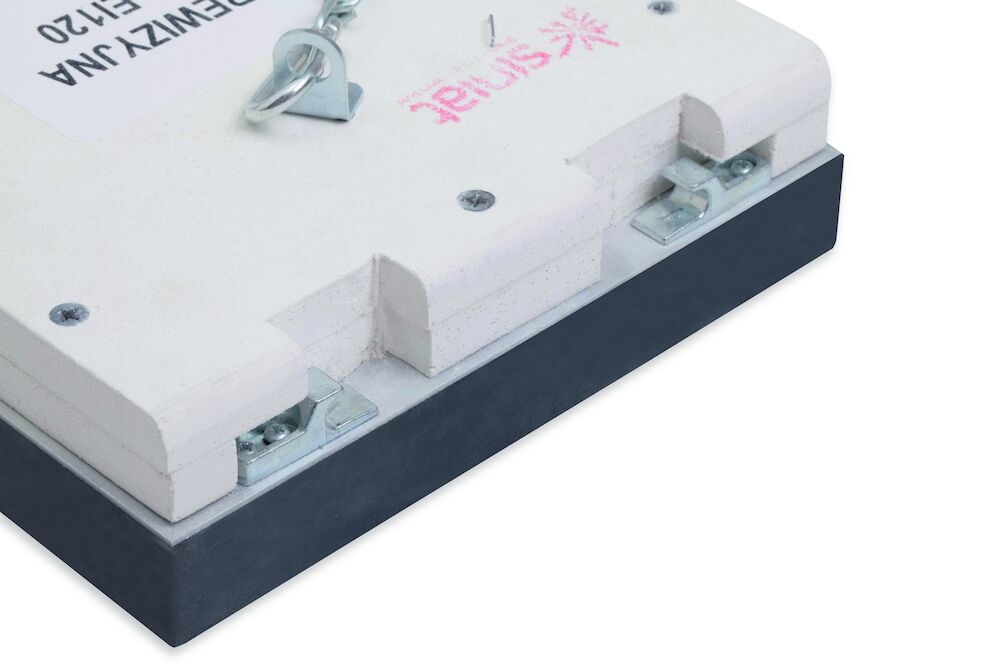

Obłożenie ościeżnicy od strony licowej stanowi płyta gipsowo-kartonowa Nida Ogień+ grubości 2x12,5 mm. Ościeżnica drzwi rewizyjnych pogrubiona jest do 60 mm poprzez zastosowanie dodatkowych pasów z płyt Promatect®-XS o grubości 1x15,0 + 1x20,0 mm. Do ościeżnicy od strony wewnętrznej przyklejona jest pęczniejąca uszczelka ogniowa grubości 2 mm. Do wewnętrznej strony ościeżnicy zamocowany jest wieniec z płyt Promatect®-XS grubości 2x12,5 mm. Wieniec od strony wewnętrznej oklejony jest ogniową uszczelką pęczniejącą grubości około 1 mm. Jako wyposażenie dodatkowe można zamontować zamek okołocylindryczny w systemie jednego lub wielu kluczy.

Chcesz wiedzieć więcej na temat klap i drzwi rewizyjnych Siniat? Kliknij tutaj >

Więcej informacji

Aplikacja:

Projektując konstrukcję nienośnej ściany szachtowej należy we wczesnym etapie zaplanować umiejscowienie drzwi rewizyjnych Siniat® Fire-tech. Otwór montażowy powinien być o 110 mm większy od  wymiarów skrzydła drzwi. Przed zamocowaniem drzwi rewizyjnych należy wykonać ruszt z dodatkowych profili Nida C75 (pionowych) i Nida U75 (poziomych) rozmieszczając je odpowiednio do wymiarów drzwi oraz zapewniając kontynuację modułowego rozstawu słupków. Tak przygotowaną podkonstrukcję należy zamocować do konstrukcji głównej ściany szachtowej. Kolejno należy obudować płytami gipsowo-kartonowymi Siniat przygotowaną konstrukcję zostawiając otwór montażowy do zamocowania drzwi rewizyjnych. W celu zamontowania ościeżnicy drzwi rewizyjnych należy wyjąć skrzydło drzwi i docisnąć ościeżnicę do rusztu mocując ją wkrętami w odstępie max 25 cm. W końcowym etapie należy zaszpachlować połączenia z płytą włącznie z blachowkrętami. Oczyścić obie ramy aluminiowe klapy rewizyjnej a po wyschnięciu wygładzić wszelkie nierówności.  Ze względów bezpieczeństwa należy założyć zabezpieczenie w postaci łańcucha węzłowego.

Korzyści:

* Zastosowanie płyt o zwiększonej odporności ogniowej Nida Ogień+ umożliwia uzyskanie wysokich parametrów w zakresie ochrony przeciwpożarowej * Ramy drzwi rewizyjnych wykonane z wysokiej jakości aluminium gwarantują wysoką trwałość i sztywność konstrukcji * Unikalna konstrukcja drzwi rewizyjnych zapewnia odporność ogniową przy działaniu ognia z dwóch stron - od strony zewnętrznej oraz od strony wewnętrznej * Zastosowanie płyt ogniochronnych Promatect®-XS firmy Promat - lidera w zakresie biernej ochrony przeciwpożarowej * Dokładne spasowanie płyt z ramą drzwi rewizyjnych eliminuje konieczność szpachlowania wkrętów oraz połączeń * Ręczne wykonanie drzwi rewizyjnych gwarantuje bardzo wysoką jakość i długotrwałość rewizji ściennych * Szybki, łatwy montaż dzięki perfekcyjnemu wykonaniu wszystkich elementów drzwi rewizyjnych * Zastosowanie obwodowej uszczelki pęczniejącej zapewnia wysoką szczelność ogniową drzwi* Zastosowanie aluminiowych zawiasów oraz stalowych łańcuchów zabezpieczających zapobiega wypadnięciu drzwi rewizyjnych z ramy aluminiowej * Opcjonalny zamek cylindryczny w systemie jednego lub wielu kluczy oraz metalowe zamki Mini-Latsch pozwalają na łatwy i szybki dostęp do rewizji ściennych * Wymiary drzwi rewizyjnych dostępne od min. 200x200 mm do max. 800x800 mm * Możliwość wykonania drzwi o dowolnym wymiarze (w zakresie 200 ÷ 800 mm)
